工裝板生產線上的升降往復裝置介紹

發布時間:2018-08-21 15:51:50 發布人:榮德機器人
    生產線上的工裝板共用240塊,外形尺寸為1000(W)×1200(L)×32mm(H),采用30mm膠合板制作,工裝板上表面貼層2mm厚綠色防靜電膠皮,下表面貼層硬質防火板,在工裝板兩側邊開有35×80mm阻擋槽,槽口設有L型擋板和6mm厚優力膠,四周角為R50mm圓角,在工裝板底面設有2條W25×L900×H2mm導電銅條,工裝板表面對角處設有一套兩位萬能插座(科業牌),兩側邊各設兩個導向輪。在工裝板上設有0~60°可調節斜撐支架和50mm厚帶靜電布高密度EVA棉。靜電布外設有魔性貼。

    雙斗往復式升降機外形尺寸為L2950W1640H3700mm,升降機框架采用5050mm加厚方通,圍板采用5mm厚綠色陽光板,周邊圓角鋁包邊,吊斗上下運動采用3HP閘車馬達作動力,工裝板進出升降機動力采用兩臺180W臺灣產帶閘車牙箱馬達帶動50mm寬T型防滑皮帶,工裝板進出調試線及老化線為不斷電,整機控制通過行程開關、光電開關及PLC機控制。調速采用變頻器調速,使得提升機運行為慢速啟動,高速運行,低速停止。為了便于維護和調試,控制上設手動和自動兩種功能,設計節拍:老化線升降機為30秒,靜載荷為100KG。

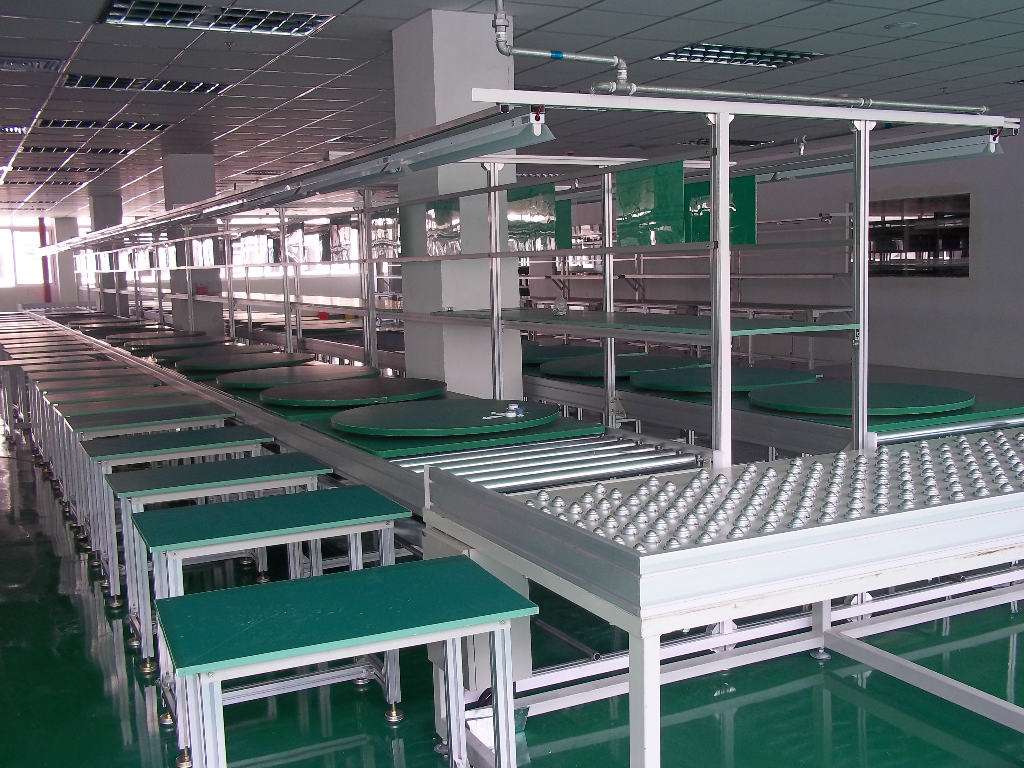

    工裝板生產線
    雙斗帶電移載小車外形尺寸為L2900W4400mm,支架采用5050mm加厚方通,工裝板進出移載機動力采用兩臺180W臺灣產帶閘車牙箱馬達帶動50mm寬T型防滑皮帶,小車橫向平移采用2HP閘車馬達,工裝板進出移載小車為不斷電。整機控制通過行程開關、光電開關、變頻器及PLC機控制,運行方式為慢速啟動,高速運行,低速停止;為了便于維護和調試,控制上設手動和自動兩種功能,設計節拍為30秒,靜載荷為100KG。小車兩側設有高度為500mm護欄(護欄表面包膠處理)。

    返板升降機外形尺寸L1435×W1050×H800/400mm,采用“X”鉸鏈式結構,框架采用40×40mm加厚方通焊接成型,圍欄采用30×30mm鋁型材和沖孔板折制成型,吊斗上下運動采用一套80×200mm氣缸作動力;工裝板進出升降機動力采用140W臺灣產牙箱馬達帶動兩條50mm寬T型防滑皮帶傳動。控制采用行程開關(日本OMRON)、電磁閥(臺灣Airtact)及PLC機(日本三菱)控制。在包裝處升降機設有光電開關及手控按鈕閥。設計節拍15秒。
